如何让普通生物显微镜轻松升级荧光观察功能

如何让普通生物显微镜轻松升级荧光观察功能

一、实验室现存的现实问题

荧光观察是分子生物学、免疫组化、病理研究、药物筛选等实验的重要手段，DAPI、GFP、mCherry 等荧光标记被大量运用于细胞、组织切片样本分析。

很多实验室已经配备常规正置生物显微镜，可以完成明场下样本观察，但设备缺少荧光成像能力。采购全新一体化荧光显微镜需要较高经费投入，原有明场显微镜只能闲置，造成设备资源浪费。不少科研人员希望找到一种可行的改造方式，在保留原有显微镜全部明场功能前提下，拓展荧光观测能力。

二、外置电动 LED 荧光模块：轻量化升级路径

针对上述使用场景，外置正置电动 LED 荧光模块是比较合适的改造方案。该附件将 LED 激发光源、荧光激发块集成于一体，依靠可更换转接环，适配市面多数国产与进口正置生物显微镜。

FL‑UVBGY‑E电动LED荧光模块主机

改造属于无损加装，不需要改动显微镜本体内部光路结构，安装操作简单；后期拆除模块后，显微镜可以恢复原本明场观察模式，设备原有功能不受影响。

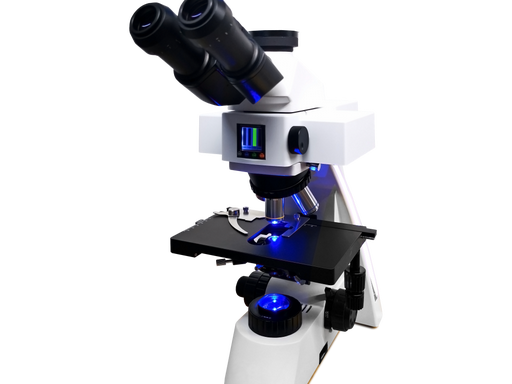

模块装配于正置显微镜整机效果

模块壳体采用铝合金一体成型工艺，整体结构紧凑。设备配置 1.44 英寸彩色显示屏，可以直观显示各个荧光通道以及光强百分比；机身设置防滑指压旋钮，单指即可完成光强调节、通道切换。

模块显示操作面板

指压式调节旋钮

除机身实体按键操作以外，还支持软件协议联动控制，能够对接成像软件，适配自动化图像采集工作。

三、升级模块关键技术特性

1、长寿命 LED 光源，降低日常维护工作量

模块搭载大功率 LED 光源，光源使用寿命大于 30000 小时，设备支持即开即用，无需等待预热。对比传统汞灯光源，减少灯泡定期更换的工作。光强支持 1‑100% 线性调节，搭配多组聚光透镜，输出光斑分布均匀，适合细胞涂片、各类组织切片的荧光观测。

2、独立通道光强记忆，提升批量样本处理效率

硬件可配置 UV、B、G、Y、R 多组荧光通道，分别对应 DAPI、GFP、TRITC、mCherry、Cy5 等主流实验染料。每个通道光强参数可以独立存储。实验过程切换不同荧光探针通道时，无需反复重新调节亮度，减少调试步骤，便于大批量样本筛选观察。

3、选配科研级滤光片，改善成像背景表现

可根据实验需求选配宽带、窄带、长通规格滤光组，滤光组件能够抑制杂散光，降低样本背景干扰，便于识别样本中信号偏弱的荧光标记信号。激发块波段支持按需调整，满足不同荧光染料的实验使用要求。

4、可控循环散热，保障设备稳定运行

模块配备可控主动循环散热风扇，实现低风噪、低震动散热效果。

循环散热结构

工作时振动幅度小，减少图像采集时画面抖动；同时控制光学器件工作温度，缓解滤光片光谱漂移现象，保障光源输出状态稳定，延长各光学部件的使用周期。配套多规格转接配件，适配不同品牌机型。

适配转接环配件

四、实际实验成像效果

经过模块升级后的显微镜，可开展多色荧光标记实验。以肾组织切片样本为例，通过 UV、B、G、Y 不同通道切换，可分别获取多通道荧光图像，用于核酸标记、组织蛋白定位等科研工作。

UV通道成像

B通道成像

G通道成像

Y通道成像

该升级方案可服务于高校实验室、科研院所、生物药企，覆盖生物工程、医学检测、新药研发等多种应用场景。

五、核心规格参考

表格

说明：激发滤光块波段，可结合实验所用荧光染料进行选配调整。

六、方案综合收益总结

利用外置电动LED荧光模块完成普通生物显微镜升级，能够盘活实验室已有的显微镜硬件，不需要购置全新整机。拆装灵活，明场观察、荧光观察两种模式可以按需切换。整套方案兼顾成像质量、操作便捷程度以及后期维护成本，为预算有限、需要补充荧光观测能力的实验室提供一种可行选择。
