显微镜荧光光源 LED 化升级替换工程解决方案

面向科研院所及医疗检测机构的硬件升级与光路适配方案 | 广州市莱特光电技术有限公司

方案名称：	荧光显微镜 LED 荧光光源替换与系统升级方案	项目编号：	LT-SOL-2026-008
编制单位：	广州市莱特光电技术有限公司	适用范围：	各类主流品牌落射荧光显微镜系统

一、项目背景与升级需求分析

随着生命科学与医学影像研究的深入，科研人员对荧光显微成像的稳定性、数据可复现性及操作便捷性提出了更高的要求。然而，许多实验室目前仍在使用传统的高压汞灯或氙灯作为落射荧光光源，其在日常使用中面临以下显著瓶颈：

• 光源寿命短、运维成本高：传统汞灯平均使用寿命仅为200–300小时，频繁更换灯泡不仅增加维护成本，还会影响实验连续性。

• 预热等待久、开机效率低：汞灯开机后需要15–20分钟的预热稳定期，关机后亦需冷却才能二次启动，无法满足随时取样观察的需求。

•光强衰减快、光毒性大：汞灯在运行过程中光强衰减较为剧烈，且伴随较强热辐射，极易导致荧光淬灭（光漂白）以及活性细胞的受损死亡。

•存在安全与环保隐患：汞灯内部含有高压汞蒸气，破裂时存在毒性气体泄漏风险，不符合现代绿色实验室安全标准。

二、整体解决方案设计

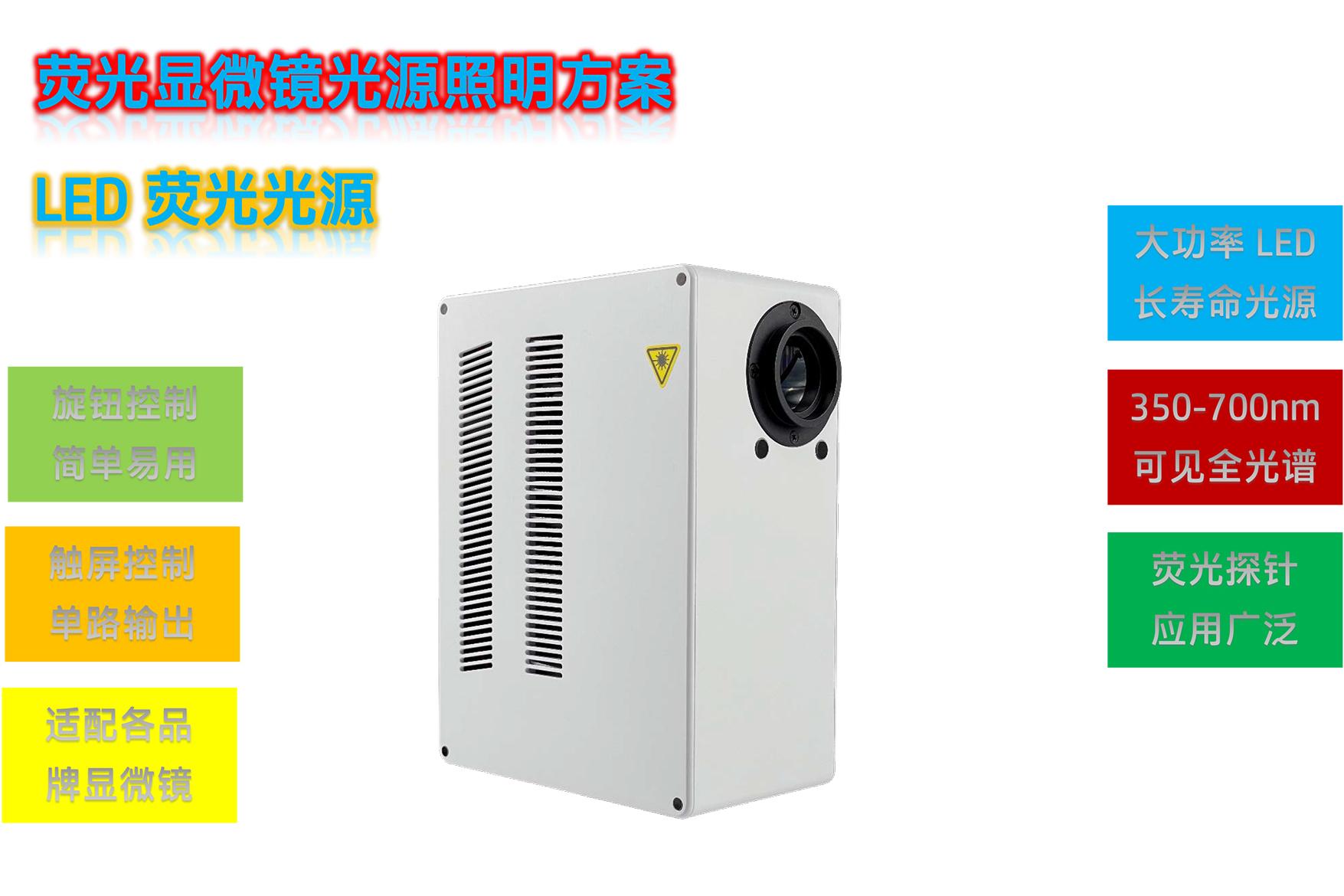

本方案以广州市莱特光电XLED-400宽光谱LED荧光光源系统为核心，采用无损物理接口替换理念，旨在打造无缝无震动、高效稳定的现代荧光显微成像光路。

???? 核心架构与两大耦合选型

1. 方案 A：直接耦合方案（适用于空间紧凑型镜台）
利用品牌专属接头（代替原厂 IX3-RFA / U-LLGAD 等组件），将 XLED-400 光源灯箱直接锁紧于显微镜落射光路后方。结构一体化高，能量损失小，安装简便。

2. 方案 B：液态光纤传导方案（适用于高敏感度/防震实验室）
通过 1.2 米软式液芯光纤与扩束镜配合，将光源灯箱与显微镜主镜体实现物理隔离，有效隔绝风扇热量与微弱震动，特别适合长时程活细胞成像与电生理实验。

三、系统关键性能指标与配置参数

指标模块	技术规格与详细说明
光谱激发范围	350nm - 700nm 宽光谱覆盖（支持特殊波段需求定制）
典型激发峰值	365/25nm (UV), 470/30nm (Blue), 560/100nm (Green), 630/25nm (Red)
适用荧光染料	全面覆盖 DAPI, GFP, FITC, TRITC, Cy3, mCherry, Texas Red, Cy5 等
光源寿命与稳定性	固态 LED 光源，额定使用寿命 ≥ 25,000 小时，光输出波动小
调光与控制终端	0-100% 线性光强调节；支持手轮旋钮（全波段）及触摸屏（分波段独立）控制
切换与触发响应	开关响应时间 ≤ 1ms；支持 TTL 外部信号触发（响应时间 ≤ 7μs）
预设与散热系统	内置 5 组实验参数预设存储；采用智能自适应风冷散热设计
外观尺寸与重量	灯箱：175mm(长) × 130mm(宽) × 77mm(厚)；系统重量约 2.0 kg

四、主流显微镜品牌无缝升级适配矩阵

显微镜品牌	代表性适配机型	替换原厂件/专配备件
奥林巴斯 (Olympus)	IX73, IX83, BX53, BX63, IX71, BX51 等主流正倒置显微镜	专用照明支柱（替换 IX3-RFA）、扩束镜套件（替换 U-LLGAD）
尼康 (Nikon)	Ti2-A/U/E, Ni-U, Ci-L 等落射荧光显微镜	Nikon 专用 Bayonet / C-mount 接口卡扣组件
徕卡 (Leica)	DMi8, DM4000B, DM6000B 等科研级显微镜	Leica 专用直接耦合适配环或液态光纤入口卡环
蔡司 (Zeiss)	Axio Observer, Axio Imager, Axio Vert 等系列	Zeiss 专用落射光路适配连接件

五、项目实施流程与技术服务保障

1.现场勘测与需求确认：评估客户现有显微镜品牌型号、落射接口规格及常用于观察的荧光染料种类，确定直接耦合或光纤传导路线。

2.旧光源拆卸与接口安装：专业工程师断电拆除旧汞灯灯箱，安装无损转接适配器，确保光路机械同轴度与密封性。

3.光路对接与均匀度调校：接入XLED-400光源，校准视场中心光斑均匀性，确保各波段图像对比度符合科研要求。

4.参数预设与交付培训：根据用户常用荧光波段预设5组调光模式，提供现场操作及维护规范培训，确保即装即用。

广州市莱特光电技术有限公司 — 方案提供商信息

广州市莱特光电技术有限公司致力于为科研院所、高校及医疗机构提供先进的光学/光电成像解决方案，具备完善的研发、制造、销售与售后服务体系。
技术热线：400-189-9860 业务手机：18024548908
方案咨询：sales@lit-tech.com 官方网站：www.lit-tech.com
公司地址：广州市南沙区市南大道230号
