倒置显微镜荧光升级解决方案与选型要点

从明场到荧光：普通倒置生物显微镜荧光升级解决方案与选型要点

——如何为不同品牌机型选到合适的LED倒置荧光模块

一、方案概述

基础款倒置生物显微镜在细胞培养实验室中十分常见，设备本身质量可靠、使用稳定，但多数只支持明场观察。当实验需要荧光时，很多实验室的***反应是采购新机，却忽略了另一条更经济的路径：为现有显微镜加装LED倒置荧光模块。

本方案以通用型LED倒置荧光模块为核心，通过标准适配接口为现有倒置显微镜加装荧光功能，无需更换主机与光学部件。方案的核心价值在于“按需选型、即装即用”：不同品牌、不同型号的显微镜，可以匹配对应系列的荧光模块，在控制投入的同时获得明场与多通道荧光双模式观察能力。

二、传统荧光配置痛点与本方案解决优势

（一）传统实验室荧光改造常见痛点

从实际使用反馈看，传统荧光配置与改造主要存在几类问题：原厂荧光机型价格高，中小实验室预算紧张；汞灯方案寿命短、需预热、含汞，耗材与维护成本不低；手动转盘切换通道需要反复调光，批量观察效率不高；分体式光源与滤光片光斑均匀度差、背景杂散光明显，影响成像信噪比；部分通用附件的兼容性和安装门槛也让不少实验室望而却步。

（二）本升级方案核心优势

相比上述问题，本方案的优势体现在：保留原有设备资产，仅加装模块即可拓展荧光能力；光源与滤光片一体化集成、出厂校准，安装省心；LED光源长寿命、无汞、即开即用；电动操控、光强记忆、彩屏显示，操作门槛低；模块超薄、不占载物台下方空间；配套多规格转接卡槽，覆盖主流进口与国产机型，激发波段可按需定制。

三、核心升级配件：电动智能倒置荧光模块详细介绍

（一）产品整体定位

电动智能倒置荧光模块集成大功率LED激发光源、独立荧光激发滤光组件、电动通道切换机构和智能控制系统，标准化接口适配多种倒置显微镜。选购时首先要确认的是机型匹配——不同品牌系列对应不同模块，例如奥林巴斯CKX53配CKX-UVBG-E、CKX41配CKX41-UVBGY-M、IX51/71配IX2-UVBG-E，尼康ECLIPSE Ti配Ti-UVBGY-E，国产品牌中粤显XDS-3配XDS3-UVBGY-E、澳浦DSZ2000/2500X配DSZ2-UVBGY-E、舜宇ICX41配ICX-UVBG-M。

图1奥林巴斯CKX41倒置显微镜加装荧光模块——原机型完整保留

（二）硬件结构与功能细节

模块的硬件设计围绕使用体验展开：1.44英寸彩色大屏以分栏柱状图显示各通道光强百分比，下方设通道快捷键，一键切换；大直径防滑齿纹旋钮支持单指旋转调光、按压切换；背部低噪风扇形成循环散热，避免高温引起滤片波段偏移和光衰；铝合金一体壳体配内陷安装槽，安装后载物台下方空间充足。从操控方式看，模块分为电动型和拉杆型：电动型支持按键或触摸键切换并联动软件，拉杆型通过顺滑拉杆切换通道、结构简洁。选择哪种，取决于实验室的操作习惯与自动化需求。

图2电动型荧光模块控制面板——彩色大屏配通道快捷键

图3拉杆型LED荧光模块——顺滑拉杆切换通道，结构简洁

（三）核心性能参数

（四）标准化荧光激发波段（支持定制）

模块提供宽带、窄带、长通三类滤光片方案，常用通道覆盖：UV（DAPI）适配细胞核染色，B（FITC/GFP）适配绿色荧光蛋白与免疫荧光标记，G（TRITC/CY3）适配红色荧光标记，Y（mCherry）适配橙红色荧光蛋白活细胞示踪，可选R（Cy5）适配远红外多色共定位。激发块波段可以根据客户的应用（染料）要求定制，覆盖更广泛的荧光探针。

四、主流机型适配选择

选择荧光模块，关键一步是确认适配机型。下表汇总了莱特光电LED倒置荧光模块的主要型号与适配显微镜，覆盖进口与国产主流品牌：

除了机型匹配，选型还应关注通道数量、操控方式和波段配置：常用染料以DAPI、FITC、TRITC为主时，三通道即可满足多数实验；涉及mCherry、Cy5等多色实验，则建议配置四通道以上。习惯自动化的实验室可选电动型并联动软件，追求简洁的实验室可选拉杆型。

图4尼康ECLIPSE Ti倒置显微镜加装电动荧光附件

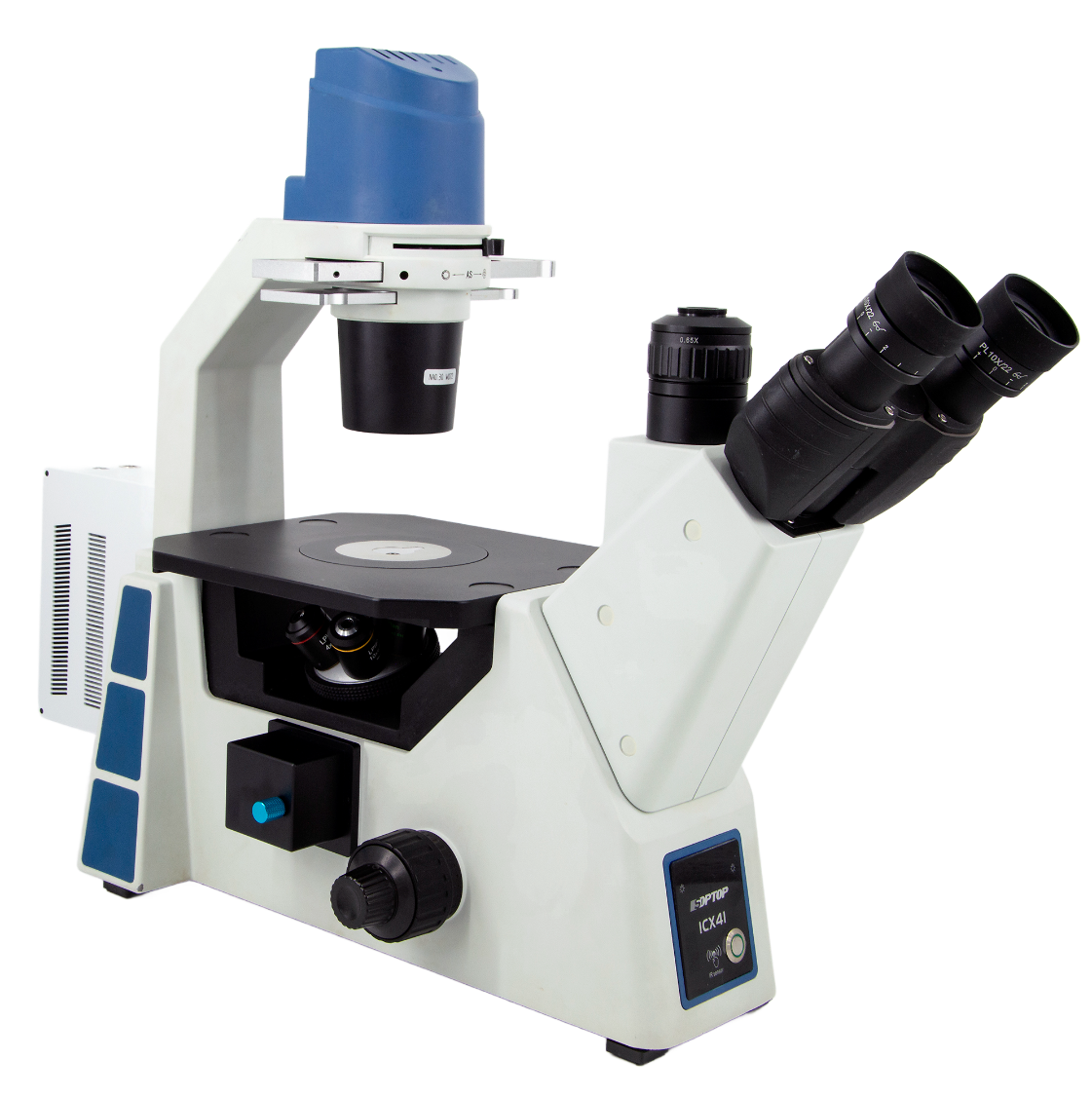

图5舜宇ICX41倒置显微镜加装LED荧光附件

图6澳浦DSZ2000倒置显微镜加装荧光模块并搭配成像相机

五、荧光成像效果展示

模块搭载高截止深度专业光学滤光片，抑制杂散光，荧光信号纯净、背景干净。以绿色荧光蛋白和免疫荧光实验为例，B通道成像信号明亮、边界清晰，多通道共定位层次分明，满足细胞切片与活细胞样本的观测需求。

图7 B（FITC）通道成像效果——绿色荧光信号明亮、背景干净

成像效果与滤光片质量直接相关。模块采用高截止深度滤光片，配合独立荧光通道设计，多色实验中串色容易控制；配合光强记忆功能，多通道叠加时各通道成像条件一致，共定位结果更可靠。对需要定量分析的实验，稳定的成像条件是数据可重复的基础。

六、整套升级方案落地实现流程

方案落地分五个步骤执行：

步骤1：设备适配确认。提供显微镜品牌型号，技术人员核对接口规格并匹配转接环；同步确认常用染料，确定激发波段配置。

步骤2：设备备货与出厂校准。按配置生产模块，出厂完成光路校准、光强均匀度检测、通道切换测试。

步骤3：现场安装改造。清洁载物台底部接口，安装转接环，推入模块并锁紧，连接电源与通讯线，微调光路。

步骤4：设备操作培训。现场培训通道切换、光强调节、光强记忆、软件联动与日常维护。

步骤5：验收交付。用标准荧光切片上机成像，确认各通道效果、切换流畅度与光强稳定性后交付。

七、方案适用应用领域

方案覆盖高校细胞生物学实验室的荧光蛋白教学与共定位实验、生物医药研发企业的活细胞药物筛选与靶点标记、细胞培养与干细胞平台的荧光示踪与免疫荧光染色、以及第三方医学检测机构的病理镜检与微生物荧光筛查等场景。对以明场为主、偶有荧光需求的实验室，这套升级方案尤其实用。

八、方案综合使用价值总结

从投入角度看，加装LED荧光模块的费用远低于采购新机，且原有设备继续使用，资产不闲置；从长期看，LED光源寿命长、无汞耗材，维护开支小；从效率看，电动切换与光强记忆让批量观察更省时；从数据看，恒流驱动与控温散热保证成像稳定，满足科研数据重复性要求；从扩展看，支持软件联动与相机搭配，可随实验发展持续升级。选型时结合机型、通道与操控需求综合判断，即可为实验室找到合适的荧光升级方案。
