PC 实心耐力板 UV 防护层检测解决方案（LF100-P 荧光显微测厚系统）

PC 实心耐力板 UV 防护层检测解决方案（LF100P 荧光显微测厚系统）

设备型号：莱特 LF100P

<<图片1：LF100P 整机主外观图>>

目录

1. 项目背景与检测需求

2. 检测系统总体方案

3. LF100P 荧光显微测厚系统硬件介绍

4. PC 实心耐力板检测实施流程

5. 不同业务场景应用实施方案

6. 质量判定准则与检测记录模板

7. 设备运维管理方案

8. 方案实施收益

9. 设备供货配置清单

1 项目背景与检测需求

PC 实心聚碳酸酯耐力板凭借高抗冲击、高透光、耐低温特性，广泛用于户外采光天幕、公交站台挡板、安防防护板、光伏罩板、工业设备视窗等领域。板材表面共挤形成的UV 防护层是抵御紫外线侵蚀的关键结构，若涂层厚度不足，板材在户外环境会快速出现黄变、雾化、开裂失效，大幅缩短实际使用寿命。

目前行业普遍存在的现实问题：

• 市场存在大量非标产品，部分厂商缩减 UV 共挤层厚度，甚至采用无 UV 基材冒充耐候级耐力板；

• 简易定性工具只能判断有没有 UV 层，无法获取涂层实际微米厚度，不能区分板材单面、双面 UV 防护层差异；

• 传统人工加速老化试验周期长达几百上千小时，无法满足挤出产线实时工艺监控；

• 实心 PC 基材与 UV 共挤层材质接近，普通明场显微镜无法分辨两层界面边界，测量误差大。

针对上述痛点，本方案选用莱特 LF100P 荧光显微测厚系统，依托紫外荧光激发成像技术，实现 PC 实心耐力板 UV 防护层非接触式截面定量检测，实现从来料入厂、生产过程抽检、成品出厂全链条质量管控。

1.1 检测对象

单面 UV 实心耐力板、双面 UV 实心耐力板；板材厚度范围 215mm 各类实心 PC 板材。

1.2 方案实现目标

1. 可分别测定板材单侧、双侧 UV 防护层实际厚度，测量精度可达 ±1μm；

2. 荧光成像直观呈现 UV 层与 PC 基体界面，检测图像本地留存，实现质量问题可追溯；

3. 单试样完整检测周期控制在 5 分钟以内，适配产线高频次抽检需求；

4. 配套测量软件输出完整检测台账与质检报告，满足内部质控、客户审厂、工程监理验收资料要求。

2 检测系统总体方案

本套检测系统由LF100P 荧光显微镜主机、紫外 LED 荧光激发模组、高清工业相机、PC 端涂层测量软件四大部分组成。

检测核心机理：PC 耐力板 UV 防护层中添加专用紫外吸收荧光助剂，在 330-380nm 波段紫外光激发条件下，UV 防护层会激发出特征蓝色荧光，纯 PC 基体不产生荧光信号，两者形成清晰明暗分界线；通过工业相机采集截面荧光图像，软件对荧光发光区域进行边界标定，自动计算 UV 防护层微米级厚度。

<<图片2：PC 实心耐力板 UV 涂层荧光截面效果图>>

检测逻辑：

1. 对 PC 实心耐力板进行取样、打磨制备合格横截面试样；

2. 将试样放置显微镜载物台，开启紫外荧光激发光源；

3. 调整对焦，获取边界清晰的截面荧光图像；

4. 软件标记 UV 防护层上下边界，读取厚度数值；双面 UV 板材分别读取上下两层厚度；

5. 多点测量取平均值，对比质量标准完成合格判定；

6. 保存图片、导出检测数据，生成纸质 / 电子质检报告。

重要提示：实心耐力板无中空筋格，试样切面平整度、垂直度直接决定检测结果可靠性，试样制备为检测关键工序。

3 LF100P 荧光显微测厚系统硬件介绍

<<图片3：三目铰链式观察镜筒细节实拍>>

3.1 光学系统

设备采用无限远色差校正光学系统，有效消除厚试样成像色差畸变；配置模块化可切换荧光激发单元，标配 PC 板材检测专用 UV 激发通道，同时预留 B、G 激发通道，可拓展其他高分子材料荧光观测。

整机配置铰链式 30° 倾斜三目观察镜筒，瞳距调节区间 4875mm，适配不同操作人员；配置 WF10X/22mm 大视场平场目镜，观察视野更大，便于完整观察板材截面；配置光路切换拉杆，实现目视观察与相机成像 100% 通光切换，荧光图像亮度均匀无损耗。

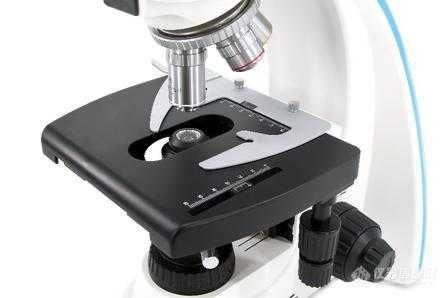

<<图片4：双层机械载物台、双片样品夹特写>>

3.2 机械操作单元

采用低位人体工学双层机械载物台，配置柔性 XY 移动手柄，移动顺滑无卡顿；配备可拆卸双片样品夹，可稳定夹持 PC 实心板小样；

粗微调同轴调焦手轮，微调最小格值 2μm，设置高度限位锁，能够有效防止物镜向下撞击硬度较高的 PC 试样，保护物镜镜片；调焦、载物台移动、光源亮度调节集中在同一操作区域，单人即可完成全部检测操作。

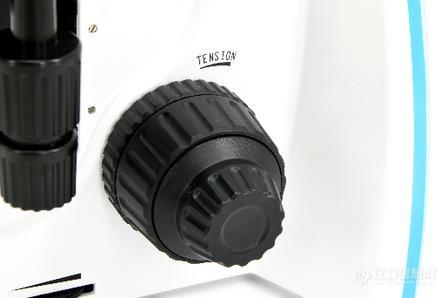

<<图片5：调焦手轮细节特写>>

3.3 荧光激发单元

搭载 5W 大功率 LED 紫外激发光源，光源使用寿命≥30000 小时，亮度支持 0100% 线性调节，开机无需预热，无需等待光源老化预热，适合车间实验室高频使用。

表格

3.4 图像采集与测量软件

配置 2100 万像素工业显微相机，标准 CMOUNT 接口；配套专业涂层厚度测量软件，支持线段距离测量、多点数据统计、荧光图片存储、批量导出 Excel 台账；针对双面 UV 耐力板，支持两层防护层独立测量、分别记录数据。

3.5 整机技术参数汇总表

表格1

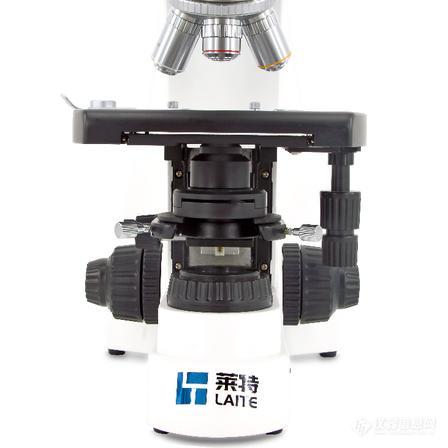

<<图片6：阿贝聚光镜底部实拍>>

4 PC 实心耐力板检测实施流程

4.1 试样制备

1. 取样：在待检实心耐力板侧边截取 1020mm×15mm 试样；双面 UV 板材取样必须完整保留板材上下两个表面；

2. 打磨抛光：依次使用 400#、800#、1000# 砂纸对裁切截面进行打磨抛光，保证切面平整、无崩口，切面严格垂直于板材表面；

3. 标识：在试样背面标记样品编号、板材规格、单面 / 双面 UV、生产批次信息。

4.2 设备开机调试

开机顺序：电脑启动→打开涂层测量软件→开启 LF100P 显微镜主机→开启紫外荧光光源控制器；

将打磨好的试样放置载物台，使用样品夹具压紧固定；拉杆切换至目视观察档位，粗调焦看清板材截面轮廓。

4.3 荧光成像与厚度测定

1. 荧光激发转盘切换至 UV 紫外通道，打开 LED 紫外光源；

2. 精细调节对焦旋钮，直到 UV 荧光层与 PC 基体的分界线锐利清晰；

3. 拉杆切换至相机成像通道，电脑软件实时显示截面图像；

4. 使用软件测量工具，垂直板材表面标记 UV 防护层上下边界，读取厚度数值；

5. 同一块试样截面选取左、中、右 3 处位置分别检测，取算术平均值作为该面 UV 层最终检测结果；双面 UV 耐力板，分别完成上表面、下表面 UV 层测量。

4.4 数据归档报告输出

保存荧光截面图像，关联样品编号、板材型号、实测厚度；批量检测完成后导出 Excel 检测台账；软件自动生成电子质检报告，报告包含样品信息、实测数据、荧光截图、检测人员与时间，报告可直接打印盖章归档。

5 不同业务场景应用实施方案

场景一：挤出生产车间过程质量监控

1. 检测频次：每生产 2 小时抽取 1 块试样；更换 UV 原料、调整共挤模头后，必须立即取样检测；

2. 工艺预警：标称 50μm 等级耐力板，当实测 UV 层平均厚度持续低于 48μm，系统触发工艺预警，生产人员需要停机调整 UV 共挤挤出参数；双面 UV 板材任意一侧厚度不达标，同样需要调整设备；

3. 管控价值：提前识别 UV 层偏薄、厚度不均匀等工艺缺陷，避免大批量不合格产品产出，降低原材料损耗。

出厂抽样管控要求：每生产批次抽取不少于 3% 样品开展检测；双面 UV 产品两面均需要检测；50UV 适用于普通户外场景；海边、高原强紫外线工况建议选用≥80μm 等级 UV 防护层。

场景二：成品入库出厂检验

所有单面、双面 UV 实心耐力板分类检验建档；产品对外交付可附带带荧光截图的检测报告，作为产品质量凭证，规避 “单面 UV 冒充双面 UV” 交付风险，提升产品市场竞争力。

场景三：来料入库验收（贸易商 / 工程总包）

原材料到货后抽样检测，快速甄别无 UV 板材、单面 UV 板材、双面 UV 板材，防止供应商以次充好，规避后期工程项目质量纠纷。

场景四：第三方检测与工程监理验收

LF100P 荧光成像 + 定量测厚，具备可视化图像举证能力，检测结果可用于工程项目竣工验收、产品质量争议仲裁。

6 质量判定准则与检测记录模板

判定规则

1. 标称 50μm UV 耐力板：实测 UV 层平均值≥50μm 判定合格；

2. 标称 80μm UV 耐力板：实测 UV 层平均值≥80μm 判定合格；

3. 双面 UV 耐力板：上下两面均需要达到标称厚度，任意一面不达标直接判定该样品不合格。

PC 实心耐力板检测记录表

表格2

7 设备运维管理方案

7.1 日常维护要求

1. 光学镜片：只能使用无尘擦镜纸蘸少量无水乙醇擦拭目镜、物镜，禁止手指直接触碰镜片；

2. 荧光光源：紫外 LED 单次连续工作不超过 8 小时，每日停机散热；建议每 6 个月开展一次光路亮度校准；

3. 载物台：每次检测结束清理 PC 碎屑，XY 传动导轨定期少量涂抹润滑硅油，保证移动顺滑；

4. 环境条件：设备放置在防尘避光实验室，环境温度 1035℃，做好防潮，避免光学部件霉变。

7.2 常见故障处理表

表格3

8 方案实施收益

1. 成本收益：无需采购昂贵的紫外老化试验箱，LF100P 一套系统即可完成 UV 防护层定量检测；产线前置质检，减少不合格板材报废损失。

2. 工艺质量收益：实现单面、双面 UV 防护层数字化管控，稳定挤出共挤工艺，统一产品出厂质量标准，降低户外板材黄变开裂带来的售后问题。

3. 合规追溯收益：荧光图像 + 实测数据双重存档，完整检测报告可以满足企业内部质控、客户审厂、工程项目验收全部资料要求。

4. 设备拓展收益：整机采用模块化设计，可后期增配偏光、相衬组件。

可拓展用于塑料薄膜涂层、高分子填料、塑胶镀层等多种材料观测检测。

9 设备供货配置清单

1. LF100P 三目荧光显微镜主机 1 台

2. UV 专用 330380nm 一体化 LED 荧光激发模组 1 套

3. 2100 万像素工业显微相机 + PC 涂层测量软件 1 套

4. WF10X/22mm 大视场平场目镜 1 对

5. 4X/10X/40X/100X 全套平场消色差物镜 1 套

6. 双层机械载物台、可拆卸双片样品夹具 1 套

7. 黄、蓝、绿滤色片套装 1 套

8. 电源线、USB 数据线、擦镜耗材套装 1 套

9. 《LF100P PC 实心耐力板 UV 涂层测量仪操作手册》 1 份
