普通倒置生物显微镜荧光观察升级整体解决方案

普通倒置生物显微镜荧光观察升级整体解决方案

一、方案概述

目前科研实验室、细胞培养平台、生物医药企业普遍配备基础款倒置生物显微镜，设备仅支持明场透射观察，无法满足细胞免疫荧光、活细胞荧光蛋白示踪、原位杂交、微生物荧光染色等实验需求。若直接采购全新一体化荧光倒置显微镜，设备采购成本高，原有基础显微镜整机闲置，造成实验室资产浪费。

本方案采用通用型电动智能LED倒置荧光模块作为核心升级配件，无需替换原有显微镜主机、物镜、载物台、目镜等核心部件，通过机身标准适配接口快速加装改造，一台设备即可同时实现明场观察+多通道荧光成像两种观测模式。方案适配绝大多数主流品牌倒置生物显微镜，安装调试简单、长期运维成本低，是细胞实验室低成本拓展荧光检测能力的优选改造方案。

二、传统荧光配置痛点与本方案解决优势

（一）传统实验室荧光改造常见痛点

原厂一体式荧光显微镜采购投入高，中小实验室、教学平台预算压力大；

传统汞灯光源使用寿命短，每次使用需提前预热，含汞耗材存在环保、安全隐患，耗材更换频次高；

多通道荧光机型多为手动转盘切换通道，每次更换荧光通道都需要重新调节光强，批量样本观测效率低；

光源与滤光片分体结构，光斑均匀度差，背景杂散光严重，荧光成像信噪比低，不利于实验数据采集；

市面通用荧光附件兼容性差，安装复杂，光路调试门槛高，无专业人员难以达到理想成像效果。

（二）本升级方案核心优势

原有设备资产复用：仅加装荧光模块即可拓展荧光功能，显微镜原有全部光学组件完整保留，大幅降低设备采购预算；

一体化集成光学设计：大功率 LED 光源 + 专业荧光激发滤光片整合一体，出厂完成光路校准，到货简单安装即可投入使用；

长寿命无汞 LED 冷光源：光源使用寿命超 30000 小时，开机无需预热、关机无等待时限，减少耗材采购与废弃处理成本；

电动智能一体化操控：电动一键切换荧光通道，各通道独立光强记忆，搭配彩色可视化显示屏，支持电脑软件联动控制；

紧凑机身适配倒置光路：模块超薄机身设计，安装后不占用载物台下方操作空间，更换培养皿、物镜操作不受阻碍；

全兼容标准化结构：配套多规格转接卡槽，可适配市面主流进口、国产倒置生物显微镜，激发波段支持按需定制。

三、核心升级配件：电动智能倒置荧光模块详细介绍

（一）产品整体定位

电动智能倒置荧光模块是专为倒置生物显微镜光路开发的配套荧光光源附件，集成大功率LED激发光源、多组独立荧光激发滤光组件、电动通道切换机构、智能控制系统四大核心部分，标准化接口适配绝大多数倒置显微镜，是基础倒置设备低成本升级荧光功能的专用配套组件。

（二）硬件结构与功能细节

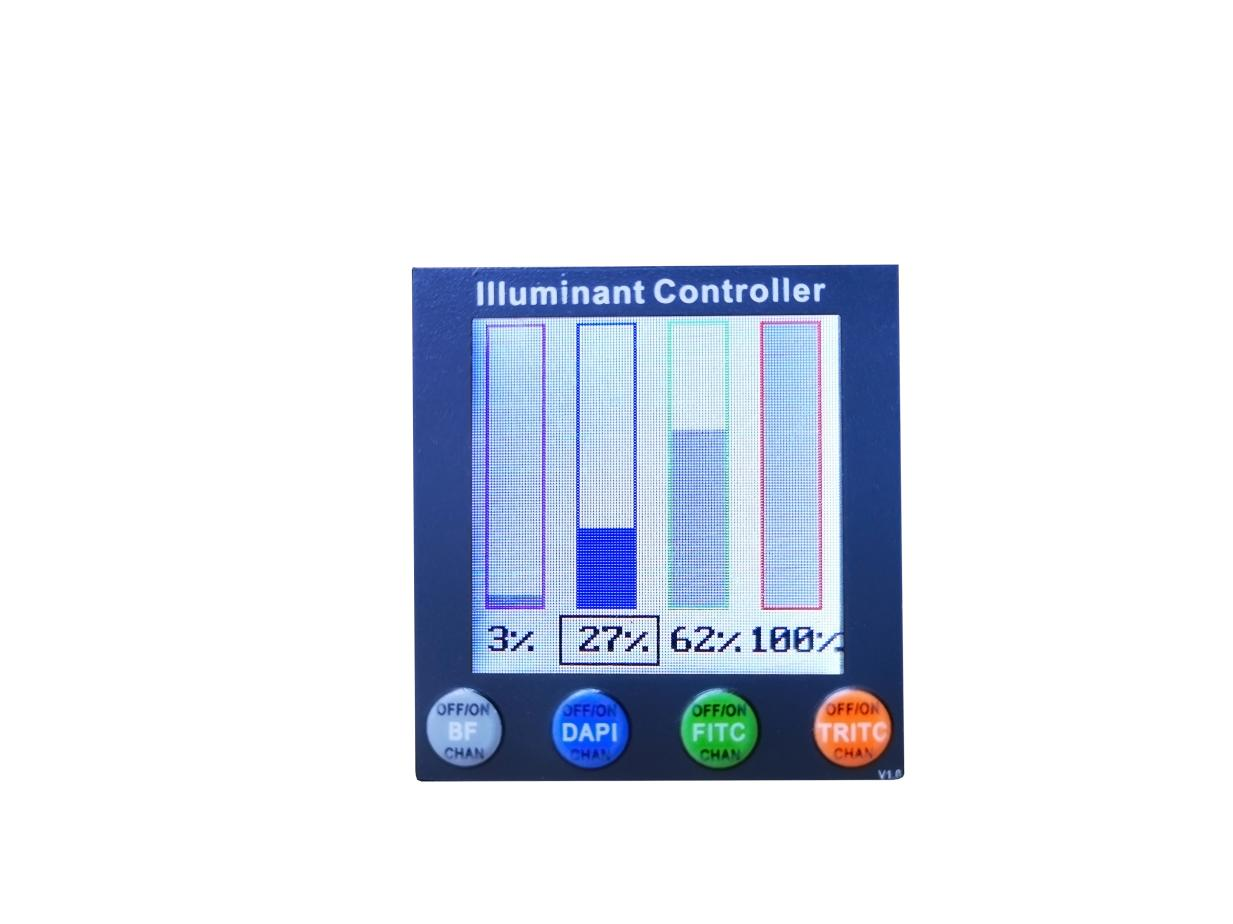

1. 1.44 英寸彩色可视化操作显示屏

屏幕采用分栏柱状图可视化展示明场、DAPI、FITC、TRITC等各荧光通道实时光强百分比，不同通道使用对应荧光色彩区分；屏幕下方配套实体快捷键，一键切换目标观测通道，通道工作状态、亮度参数直观可见，新手可快速上手操作。

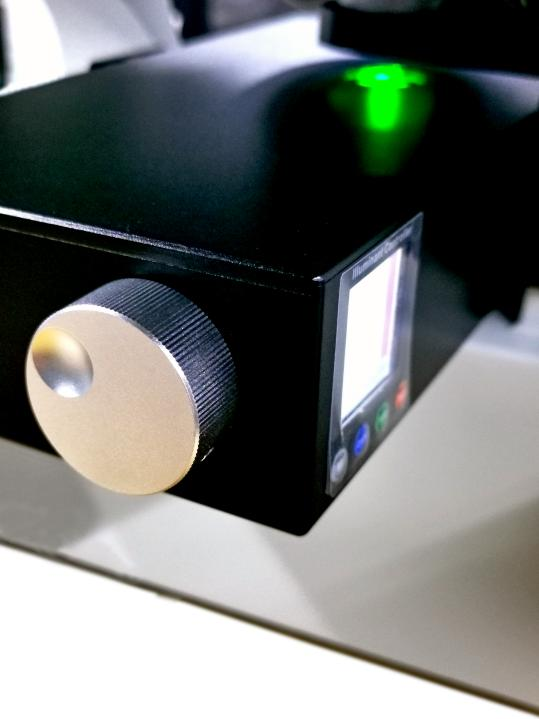

2.单指多功能防滑操控旋钮

设备侧面配备大直径防滑齿纹金属旋钮，支持旋转无极调节光源光强、按压确认切换功能，单指即可完成全部操作；旋钮阻尼均匀，指压式设计适配长时间连续实验，光强调节精度稳定，方便批量样本快速调光。

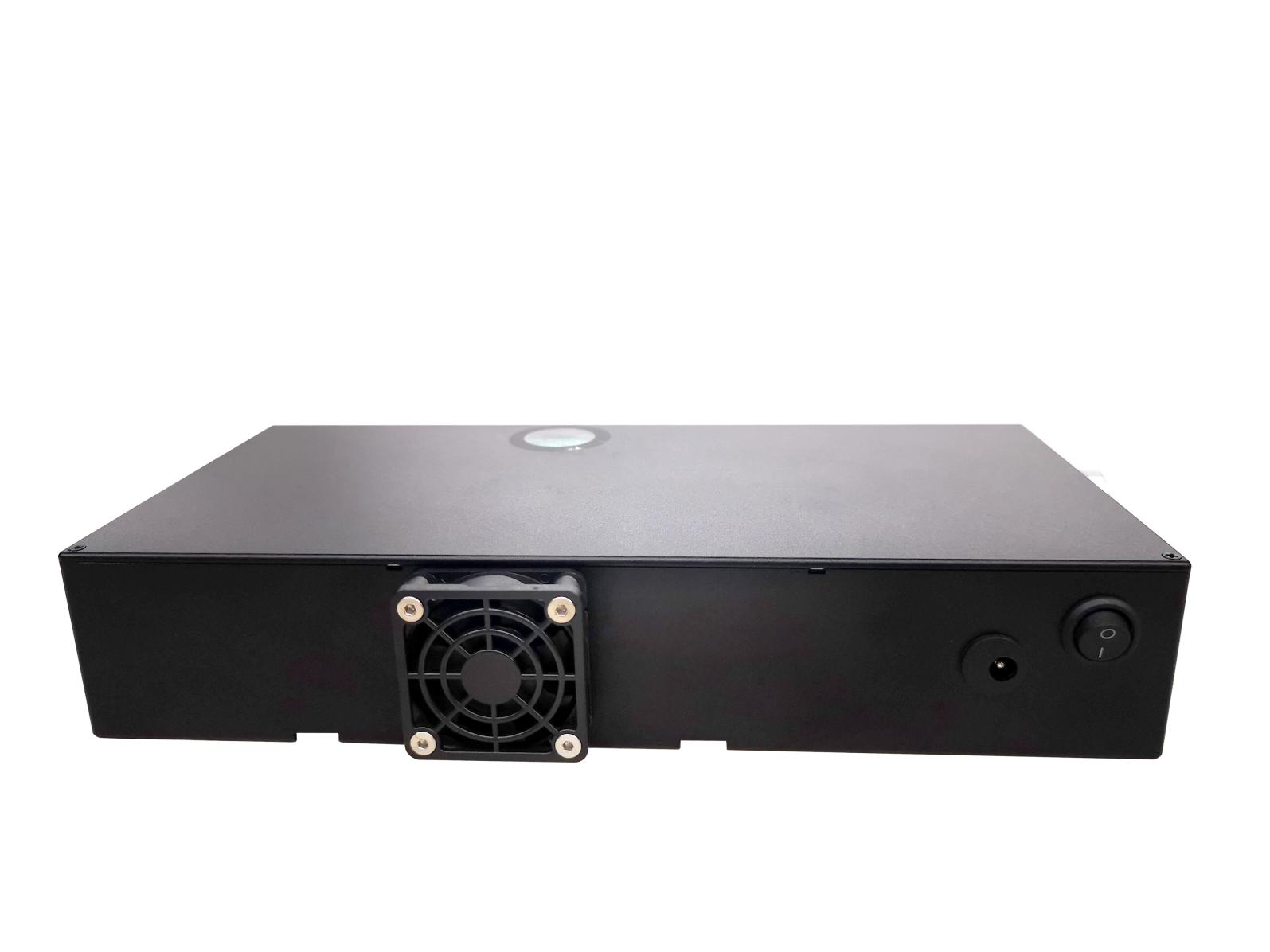

3.低噪主动循环散热系统

模块背部搭载低震动、低风噪散热风扇，形成循环风冷结构，持续带走LED工作热量；稳定控温能够避免高温导致滤光片波段偏移、光源光衰，保障全天连续观测时光强稳定，延长光源与滤光片使用寿命。

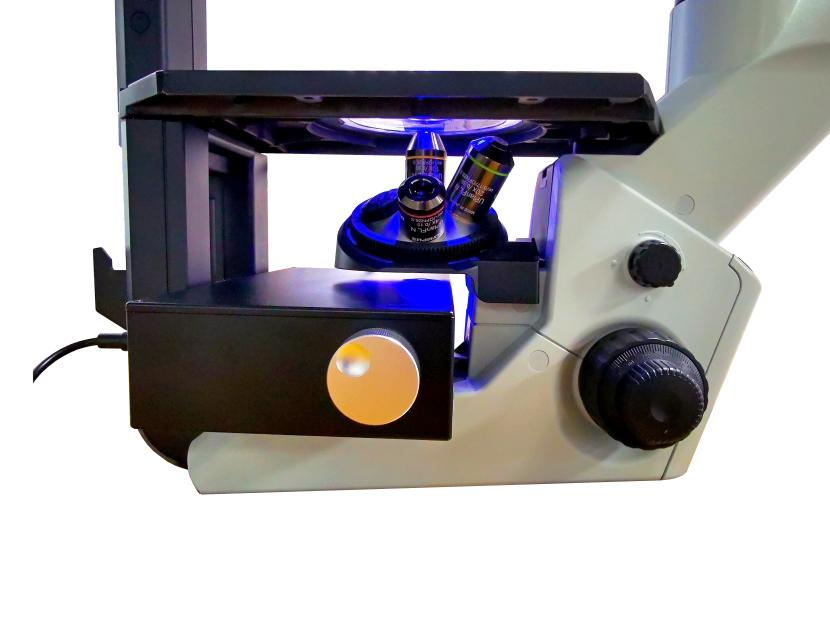

4.超薄紧凑机身结构

整机采用一体成型铝合金壳体，卡扣式组装无外露螺丝，机身厚度精简；配套可更换转接环，内陷式安装槽设计，安装后载物台下方预留充足操作空间，更换培养皿、调整物镜、操作显微操作仪均不受干涉。

（三）核心性能参数

（四）标准化荧光激发波段（支持定制）

模块提供宽带、窄带、长通三类滤光片方案，覆盖细胞实验主流荧光染料，可根据客户实验样本、标记探针需求定制专属波段：

UV 通道（DAPI）：适配细胞核 DNA 染色标记；

B 通道（FITC/GFP）：适配绿色荧光蛋白、免疫荧光一抗标记；

G 通道（TRITC/CY3）：适配组织、细胞红色荧光标记；

Y 通道（mCherry）：适配橙红色荧光蛋白活细胞示踪；

可选 R 通道（Cy5）：适配远红外多色荧光共定位实验。

四、荧光成像效果展示

模块搭载高截止深度专业光学滤光片，有效抑制杂散光干扰，荧光信号纯净、背景干净，适配细胞切片、活细胞培养样本观测，多通道共定位成像层次清晰。

【图片7：UV (DAPI) 通道成像图】

【图片8：B (FITC) 通道成像图】

【图片9：G (CY3) 通道成像图】

适用实验场景：活细胞荧光蛋白观察、细胞免疫荧光染色、肿瘤细胞标记、微生物真菌荧光筛查、FISH荧光原位杂交、药物靶点荧光探针检测等。

五、整套升级方案落地实现流程

步骤1：设备适配确认

提供现有倒置显微镜品牌、型号，技术人员核对机身接口规格，匹配对应转接环、安装配件；同时沟通实验室常用荧光染料，确定配套激发滤光片波段配置。

步骤2：设备备货与出厂校准

根据确认的配置生产荧光模块，出厂完成光路校准、光强均匀度检测、通道电动切换测试，配套全套安装配件、电源、通讯数据线。

步骤3：现场安装改造

将原有倒置显微镜载物台底部预留接口清洁，安装专用转接环；

荧光模块沿转接卡槽平稳推入固定，锁紧定位螺丝；

连接 DC12V 供电电源，如需软件联动，连接通讯数据线至电脑；

简易光路微调，校准光斑居中、均匀度。

步骤4：设备操作培训

技术人员现场培训：通道切换操作、光强调节、光强记忆功能使用、软件联动设置、日常维护与散热保养方法。

步骤5：验收交付

使用标准荧光切片样本上机成像，确认各通道成像效果、通道切换流畅度、光强稳定性，完成验收后交付使用，同步提供质保、售后技术支持说明。

六、方案适用应用领域

高校细胞生物学实验室
GFP/mCherry 荧光蛋白教学演示、细胞共定位实验、学生课程荧光实操、基础分子生物学实验；

生物医药研发企业
活细胞药物筛选、细胞靶点荧光标记、生物探针性能检测、药物细胞毒性荧光成像；

细胞培养、干细胞平台
干细胞荧光示踪、原代细胞免疫荧光染色、活细胞长时间动态观测；

第三方医学检测、科研外包机构
病理细胞荧光镜检、微生物荧光筛查、科研多色荧光成像外包实验。

七、整套升级方案交付清单

通用型电动智能倒置荧光模块主机 1 台；

适配客户显微镜型号专用转接环一套；

DC12V 稳压安全电源适配器；

定制波段 UV/B/G 标准激发滤光片组（可增配 Y/R 通道）；

软件联动通讯数据线；

完整安装说明书、光路调试指南、日常维护手册；

可选增值配件：科研级荧光成像相机、图像分析软件、定制专用激发波段滤片。

八、方案综合使用价值总结

控制设备投入，盘活现有资产
无需更换整套倒置显微镜，仅通过配件升级拓展荧光观测能力，整体投入远低于全新荧光倒置显微镜采购成本；

长期运维成本更低
LED 光源超长使用寿命，无汞耗材，无需频繁更换灯泡，省去耗材采购、危废处理相关开支；

提升批量实验操作效率
电动一键切换荧光通道 + 独立光强记忆功能，无需反复调节亮度，大幅提升大批量细胞样本镜检、连续成像实验效率；

成像数据稳定，满足科研标准
恒流驱动 LED 搭配主动控温散热，长时间观测光强波动小，滤片波段无漂移，成像结果一致性高，可满足科研论文、临床检测的数据重复性要求；

拓展性强，适配长期实验发展
支持电脑软件联动、外部设备同步控制，可搭配荧光成像相机搭建数字化荧光成像平台；滤片波段可后期按需更换，适配后续新增荧光标记实验项目。
