SZX16体视显微镜结合LED体视荧光模块在秀丽线虫研究中的解决方案

奥林巴斯SZX16体视显微镜结合LED电动体视荧光模块在秀丽线虫研究中的应用解决方案

一、引言

秀丽线虫（Caenorhabditis elegans）作为生命科学研究中的经典模式生物，其微小的体型与通体透明的特性，使得高分辨率显微成像成为解析其发育生物学、神经科学及遗传学机制的核心手段。随着研究向亚细胞级荧光标记及活体动态观测的深入，传统体视显微镜在变焦范围、分辨率及景深控制上的局限性日益凸显。

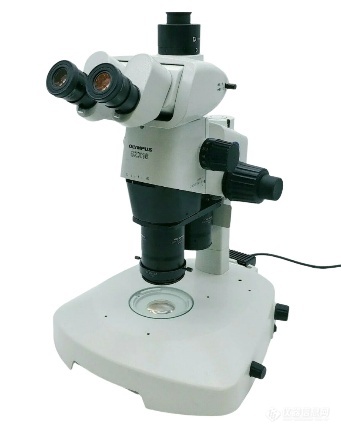

本方案采用奥林巴斯SZX16研究级体视显微镜，结合高性能LED电动体视荧光模块，旨在构建一套集“超宽变焦、超深景深、高数值孔径”于一体的智能化线虫研究平台。SZX16凭借其16.4:1的超高变焦比、革命性的SDF（Super Depth of Focus）物镜系列及系统级复消色差设计，在保持体视显微镜操作便捷性的同时，实现了接近复合显微镜的光学性能，为线虫全生命周期观测及高通量筛选提供了卓越的硬件基础。

二、奥林巴斯SZX16体视显微镜的核心应用优势

SZX16并非传统体视显微镜的简单升级，而是通过全新光学架构，解决了线虫研究中“大视野与高分辨率难以兼得”、“厚样本成像模糊”及“长时间操作疲劳”三大痛点。

1. 16.4:1 超高变焦比：从整体行为到亚细胞结构的无缝跨越

• 超宽变焦范围：SZX16具备 0.7X–11.5X 的连续变焦能力，实现了 16.4:1 的变焦比（显著优于SZX12的12:1）。这意味着在无需更换物镜的情况下，即可完成从整条线虫运动轨迹追踪（低倍）到单个神经元突触或细胞器荧光定位（高倍）的平滑过渡。

• 中倍率分辨率提升：在最常用的中倍率观察区间，SZX16的分辨率较前代产品提升约 30%，亮度显著增强，确保在快速筛选线虫表型时，图像依然清晰锐利，无细节丢失。

说明：左侧展示0.7X下培养皿中多条线虫的整体分布，右侧展示11.5X下单条线虫咽部或生殖腺的精细结构，中间用箭头标示无缝变焦过程。

2. SDF（超深景深）物镜系列：攻克线虫立体成像难题

线虫虽透明，但具有一定厚度，传统高倍物镜景深极浅，导致观察时仅有一层清晰，上下模糊。SZX16专属的 SDF物镜 采用特殊色散玻璃，有效消除像散，实现全层清晰：

• 高NA与长工作距离的完美平衡：1X SDF物镜（SDFPLAPO1XPF）在保持 60mm 超长工作距离的同时，实现了 NA 0.15 的高数值孔径。这为线虫的微操实验（如激光切割、显微注射）预留了充足的操作空间，同时保证了高分辨率成像。

• ***分辨率：配合2X SDF物镜（SDFPLA02XPFC），系统分辨率可达 900线/mm（解析至1.1μm），足以清晰分辨线虫肠道颗粒、神经环结构等亚细胞细节。

• 全系统复消色差：从目镜、变倍体到物镜的全链路复消色差设计，彻底消除色边，确保GFP、RFP等多色荧光标记的颜色还原准确，无伪影干扰。

3. 人体工学与模块化设计：保障长时间实验的舒适度与扩展性

• 倾斜三目观察筒：支持0°-60°倾斜调节，配合可伸缩屈光度调节环，适配不同身高及坐姿/站姿，有效缓解科研人员颈部与眼部疲劳。

• 内置孔径光阑（AS）：机身内置可调光阑，在观察高反射或低对比度线虫样本时，可灵活调节景深与对比度，无需额外附件。

• 旋转鼻轮兼容：支持SZX2-2RE16旋转鼻轮，可预置多枚SDF物镜，实现齐焦切换，极大提升多倍率观察效率。

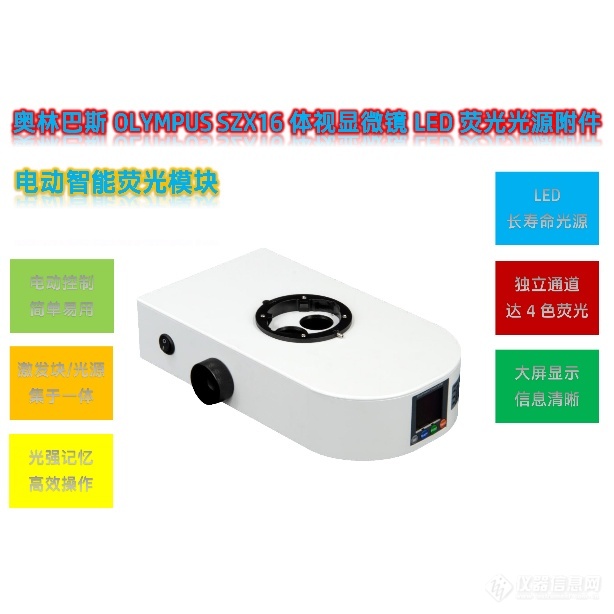

三、LED电动体视荧光模块的核心价值

针对线虫荧光观察中“光漂白快、激发效率低、热损伤大”的问题，LED电动荧光模块提供了精准的光学解决方案。

1. 高效激发与光路优化

• 近同轴照明设计：SZX16-RFA荧光系统采用近垂直反射光路，激发光几乎与观察光路同轴，激发效率较传统侧向荧光提升 2-3倍。这意味着可以使用更低的光强获得同等亮度的荧光信号，显著延缓光漂白，保护活体线虫。

• 高NA光路匹配：充分利用SZX16的高NA物镜优势，确保激发光充分覆盖物镜后孔径，荧光收集效率***化。

2. 电动化与智能化控制

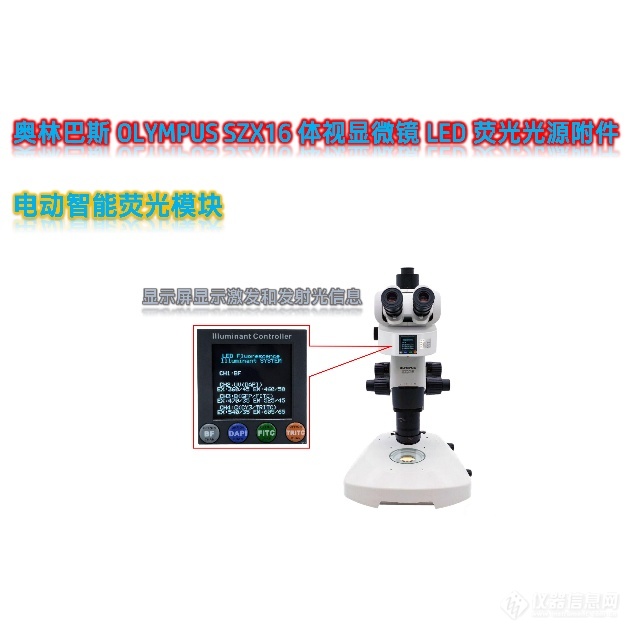

• 多通道快速切换：配备5位电动滤色片转盘，支持11种荧光滤块组合，可通过软件或手柄一键切换GFP、mCherry、DAPI等通道，实现多色荧光共定位分析。

• 光强精确调控：LED光源支持0-100%无级调光，配合电动快门，可精确控制曝光剂量，避免过曝或光毒性，特别适用于线虫胚胎发育等长时间活体成像。

• 冷光源与稳定性：LED光源无红外热辐射，色温恒定，寿命长达10,000小时以上，确保长期实验数据的一致性，且无需预热，即开即用。

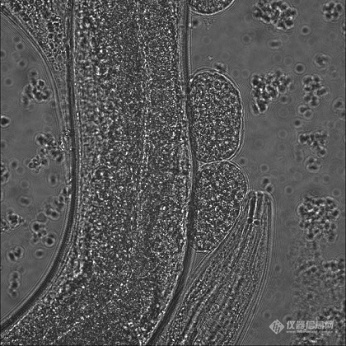

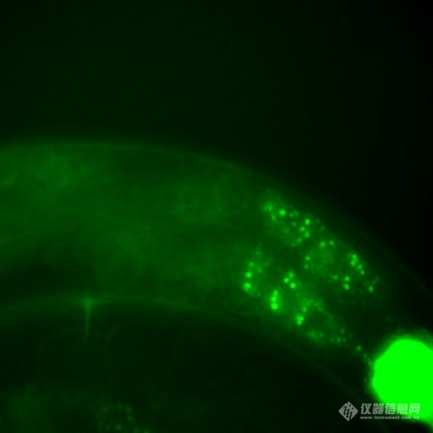

四、典型应用成像效果

基于SZX16与LED荧光模块的组合，以下应用场景可获得突破性成像质量：

五、方案实施与价值

1. 实施建议

• 环境要求：SZX16对振动敏感，建议配备防震台；荧光观察需在暗室或遮光罩内进行。

• 样品制备：推荐使用琼脂糖垫或微流控芯片固定线虫，配合SDF物镜的长工作距离，可获得***立体成像效果。

• 软件集成：建议搭配cellSens或开源Micro-Manager软件，实现电动变焦、荧光切换、Z-stack采集及自动拼接的全流程自动化。

2. 核心价值

• 科研效率提升：16.4:1变焦比与旋转鼻轮结合，减少80%以上的换镜与重调焦时间。

• 数据质量跃升：SDF物镜与复消色差系统，确保发表级图像的清晰度、色彩准确性与景深表现。

• 活体研究友好：高效LED荧光与长工作距离设计，***限度降低光损伤，支持更长时程的活体动态观测。

• 投资回报保障：模块化设计支持未来升级（如增加电动载物台、激光微操），保护长期科研投入。

奥林巴斯SZX16体视显微镜结合LED电动荧光模块，不仅是一台显微成像设备，更是线虫研究从“定性观察”迈向“定量分析”的关键基础设施。其16.4:1变焦比、SDF超深景深物镜及高NA复消色差光路，重新定义了体视显微镜在生命科学领域的能力边界。对于追求高分辨率、高效率及活体兼容性的线虫研究实验室，本方案是当前***前瞻性与实用性的选择。

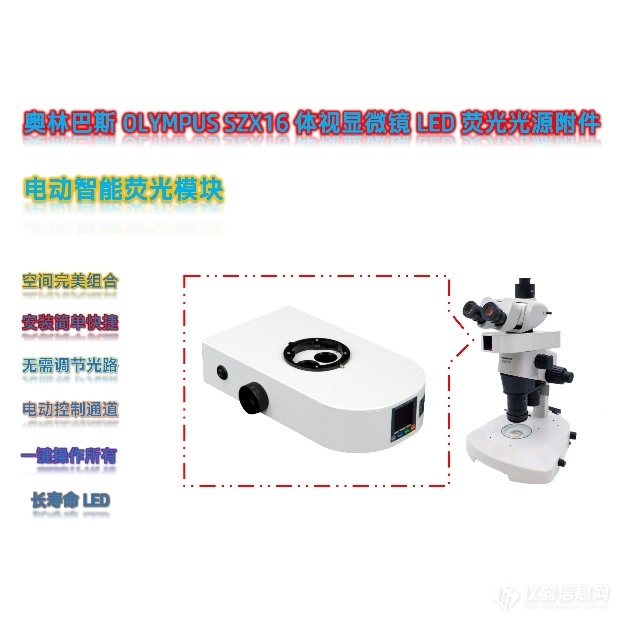

本方案中 SZX10 系列 LED 电动体视荧光模块由广州市莱特光电技术有限公司研发生产。企业深耕显微光学配套设备研发制造，主营适配奥林巴斯 SZX7、SZX10、SZX16、尼康、徕卡等多系列体视显微镜的 LED 荧光光源、精密滤光片、成像拓展附件。

企业技术团队深度结合生物科研用户实验场景优化产品光路、操控结构，针对秀丽线虫、斑马鱼、胚胎、细胞组织等活体荧光观测场景推出定制化升级方案，兼顾设备原厂兼容性、成像信噪比与操作便捷性，为高校生命科学院、科研院所、生物药企实验室提供成熟显微荧光观测升级配套支持。
